什么是共陰冷屏?
“共陰”是指共陰極供電方式,“陰”即負極,與陽極(正極)相反,是指使用陰極為LED顯示屏供電。共陰冷屏采用共陰燈珠,采用將LED燈珠的R, G, B(紅、綠、藍)電源分開供電,精準地分別為R,G, B燈珠分配電流電壓,因為R、G、B(紅、綠、藍)燈珠所需要的最佳工作電壓和電流是不相同的,,所以電流會先經過燈珠,然后到達IC的負極,降低正向壓降,減小傳導內阻。

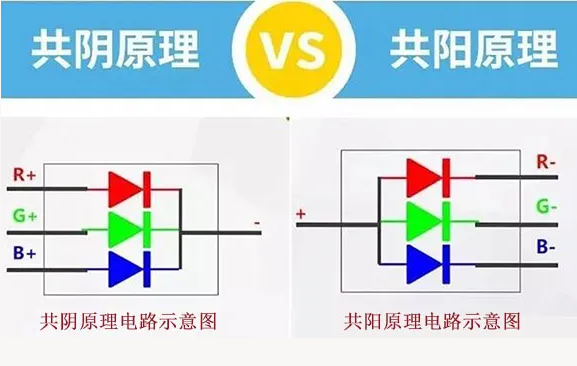

共陰冷屏/共陽LED顯示屏有何區別?
①. 供電方式不同:
共陰的供電方式,是由電流先經過燈珠,再到IC負極,使得正向壓降變小,導通內阻也變小。
而共陽是電流從PCB板流向燈珠,給R,G,B(紅、綠、藍)統一供電,這樣就導致了電路正向壓降變大。
②. 供電電壓不同:
共陰, 它會分別單獨地給R、G、B(紅、綠、藍)提供電流電壓。紅、綠、藍三種燈珠對電壓的要求是不一樣的,紅燈珠電壓要求在2.8V左右,藍綠燈珠電壓要求在3.8V左右,這樣的供電就可以達到精確供電且有效減少了電量損耗,LED顯示屏在工作中產生的熱量也就低得多。
而共陽,是對R, G, B (紅、綠、藍)給予一個高于3.8V的電壓(比如5V)統一供電,,此時紅、綠、藍得到的電壓都是統一的5V, 但紅、綠、藍這三個燈珠需要的工作電壓卻比5V低很多,根據功率公式 P=UI, 在電流不變的情況下,電壓越高,功率也就越高,也就是電量耗損就越大,同時,LED顯示屏在工作中也會產品更多的熱量。
共陰冷屏數據實測
白平衡狀態和播放視頻時,共陰冷屏比同型號常規戶外LED顯示屏溫度低約20℃。
1.共陰冷屏系列,配有高性能阻燃套件,保證安全;
2.色溫及亮度可調,改善溫漂現象,讓眼睛更自然;
3.降低LED元器件損耗,擁有超長使用壽命,讓絢麗更持久;
4.免洗錫膏印刷焊腳完全浸潤,≥100%NTSC色域讓視界更真實;
5.屏體熱量均勻,色溫恒定,長期使用無色塊,畫面顯示效果佳。
共陰冷屏測試 (CNAS實驗室測試數據/SMD)

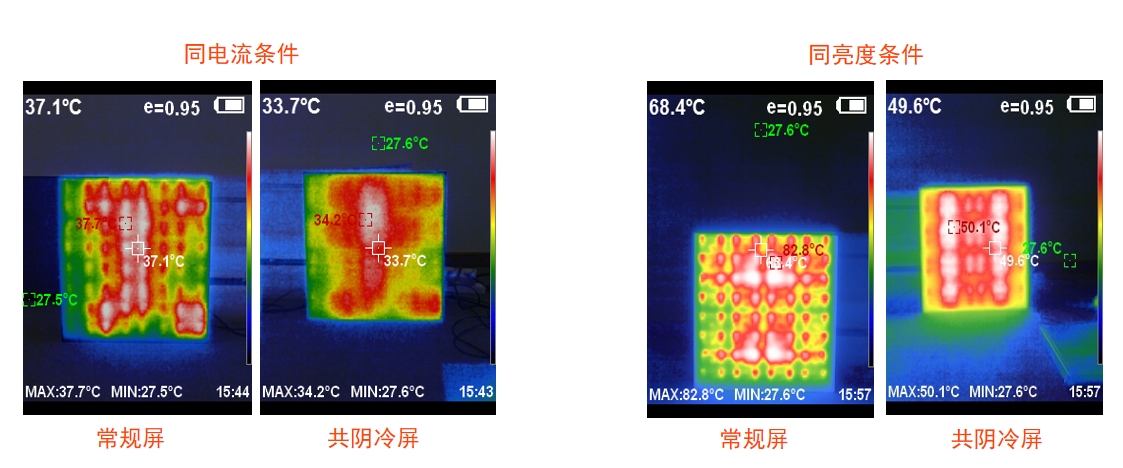

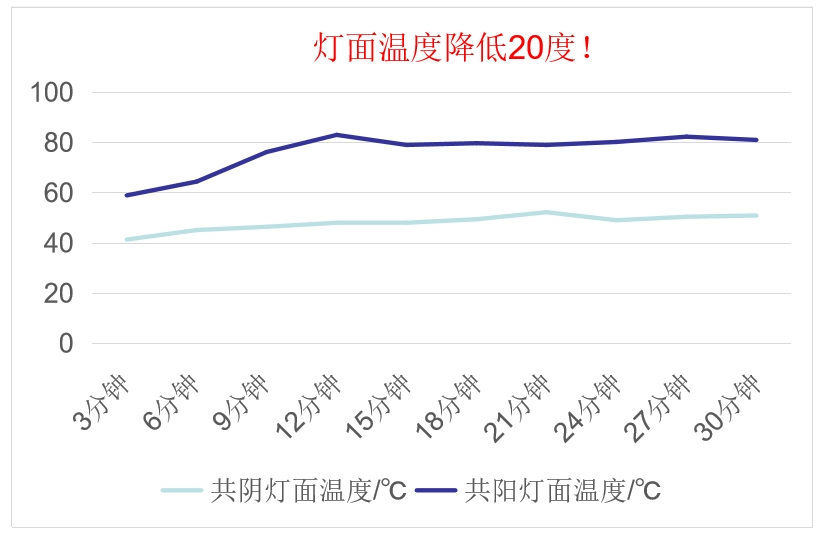

溫升測試/燈面溫度 (CNAS實驗室測試數據/SMD)

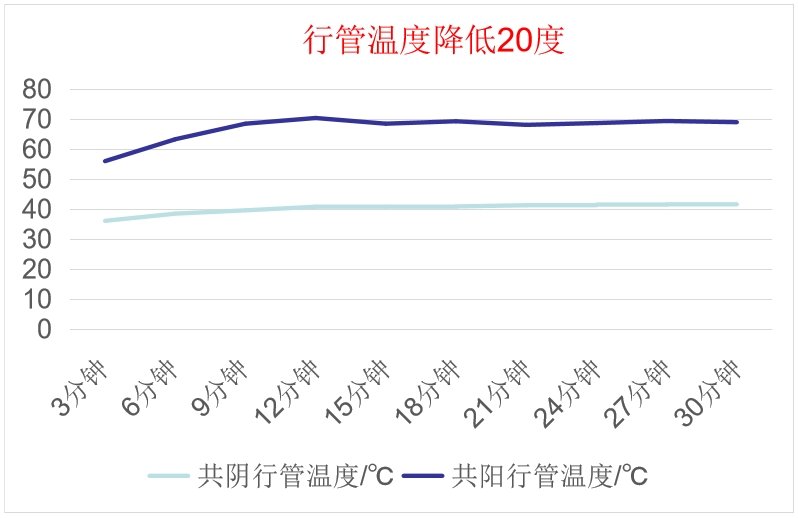

溫升測試/行管溫度 (CNAS實驗室測試數據/SMD)

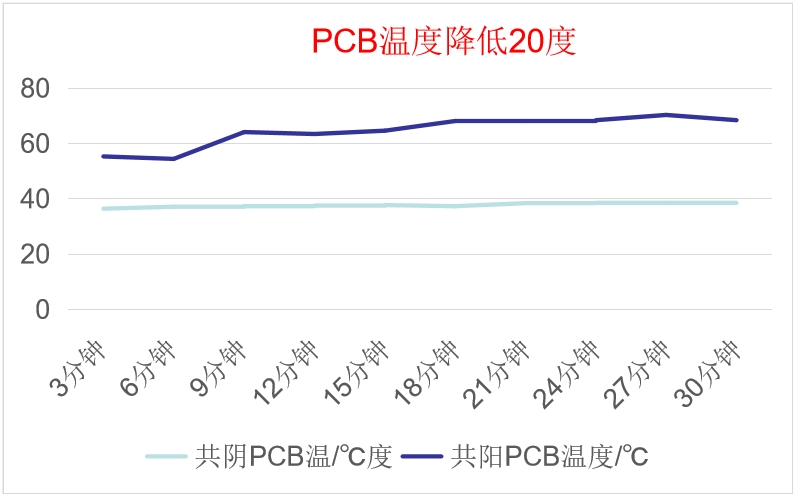

溫升測試/PCB溫度 (CNAS測試報告)

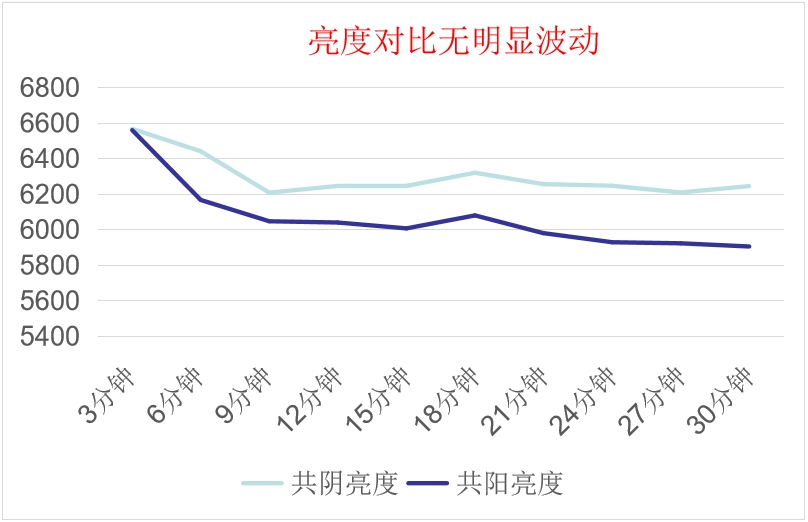

色衰測試/亮度對比 (CNAS實驗室測試數據/SMD)

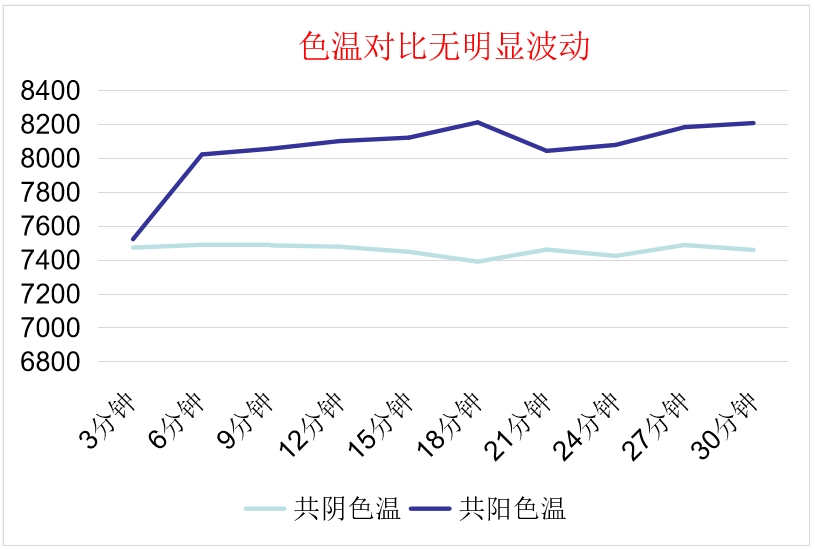

色衰測試/色溫對比 (CNAS實驗室測試數據/SMD)

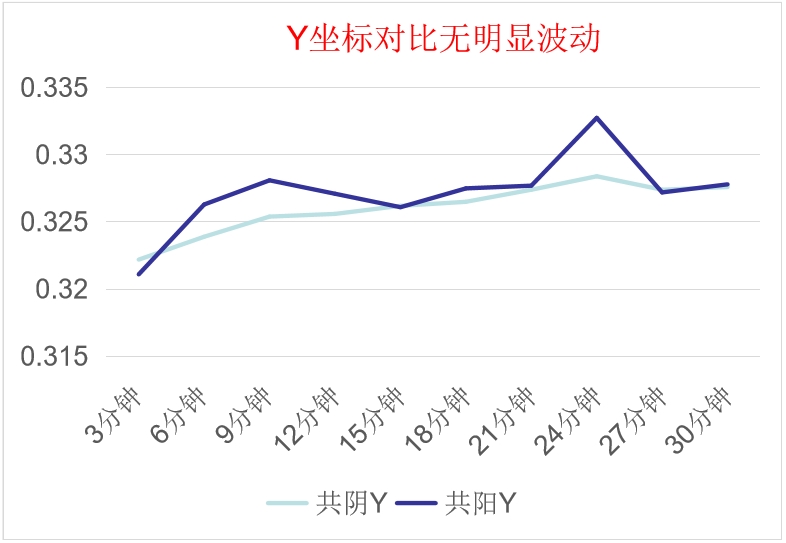

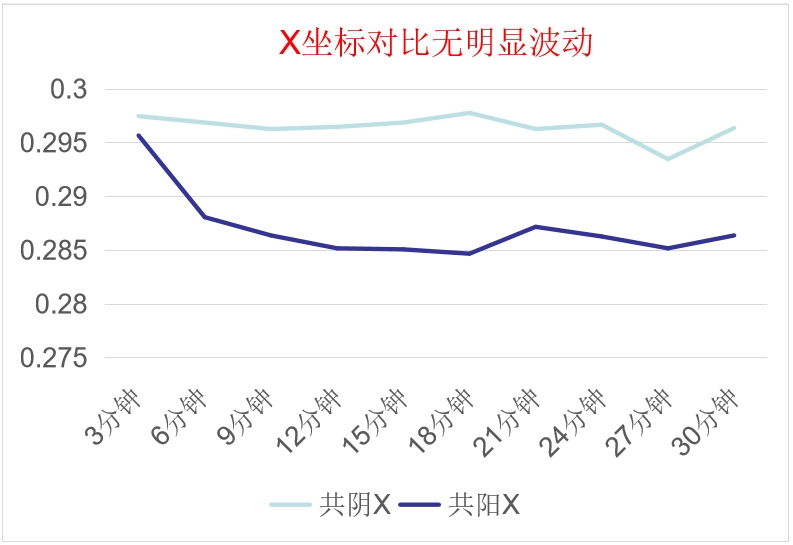

色衰測試/X坐標對比 (CNAS實驗室測試數據/SMD)
色衰測試/Y坐標對比 (CNAS實驗室測試數據/SMD)

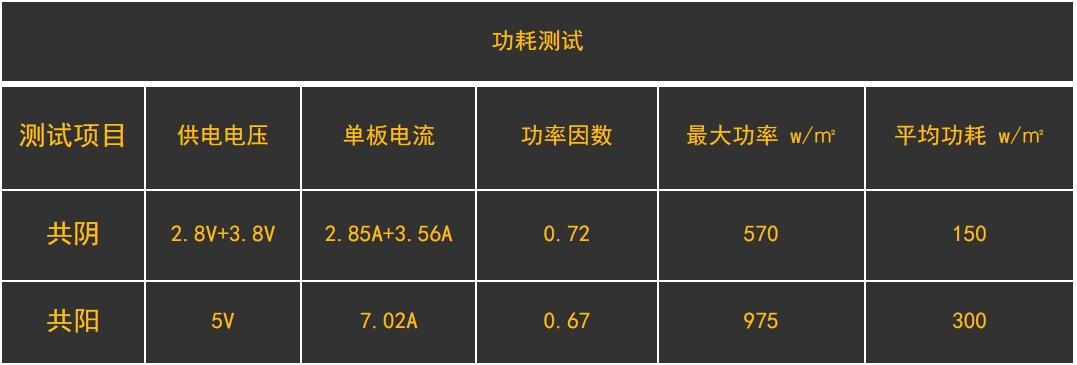

功耗測試 (CNAS實驗室測試數據/SMD)
結果分析:共陰極在功率因數方面的提高從而達到提高有功功率的目的,并且在燈珠供電方面采用低電壓(2.8V+3.8V)供電,降低LED顯示屏在使用中的無功功率。從而達到了節能40%-50%.

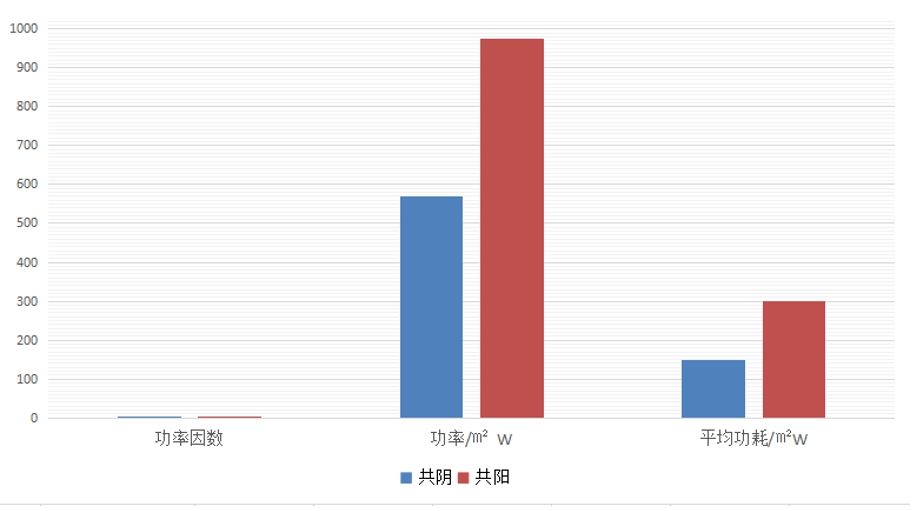

功耗測試/功耗對比 (CNAS實驗室測試數據/SMD,節能40%~50%)
共陰冷屏的優勢
共陰冷屏的優勢是什么?
①.精準供電真節能:
共陰冷屏采用精準供電控制技術,基于LED紅綠藍三基色不同的光電特性,搭配了智能IC的顯控系統及獨立私模,為LED和驅動電路精準分配不同的電壓,使產品功耗相對市面同類產品節電約40%!

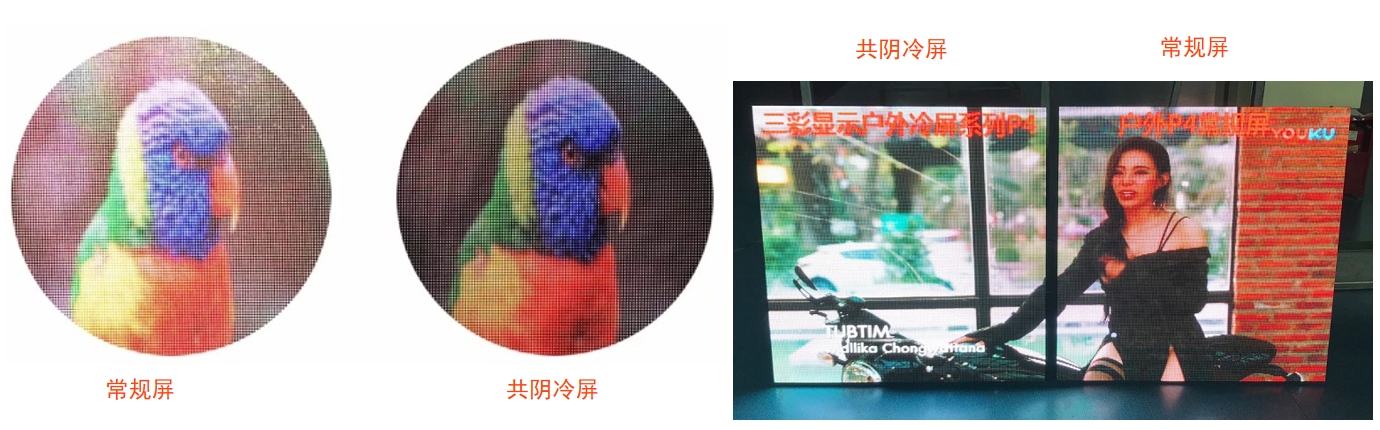

②.真節能帶來真色彩:
共陰LED驅動方式,可以精準的控制電壓,在降低功耗的同時,更降低了發熱量,LED連續工作下波長無漂移,穩定顯示真實色彩!
③.真節能帶來低溫度:
共陰冷屏比同型號常規戶外LED顯示屏溫度低約20℃,屏體工作過程中產生的熱量少,有效控制溫升!
④.真節能帶來長壽命:
能耗降低,從而大幅度的降低了系統的溫升,有效的降低了LED受損概率,提高整個顯示系統的穩定性和可靠性,大大延長系統壽命。
⑤.真節能帶來省成本:
降低顯示屏功耗,減少配電線纜、電源適配器、配電機柜、軸流風機/散熱空調等設備一次性投入,電費成本、運營成本的降低節省長期綜合使用成本!
共陰冷屏省錢“省”在哪?
分開精準供電使LED顯示屏減少一部分電量損耗,減少運營成本;同時低熱量低溫升等工作特性可省去空調等散熱設備,減少投入成本。
大家都知道共陰冷屏低耗、省電、省錢,那么冷屏是如何做到省電省錢的呢?省了多少?
我們都知道,LED顯示屏除了產品本身的成本之外,安裝使用期間會產生電費、維修等費用。LED顯示屏是個非常耗電的播放設備。根據LED顯示屏參數中的“每平方米耗電量”,可以計算出它整屏的耗電量。但是實際情況下,LED顯示屏的耗電量還跟它播放、傳輸?shù)膬?nèi)容有關。

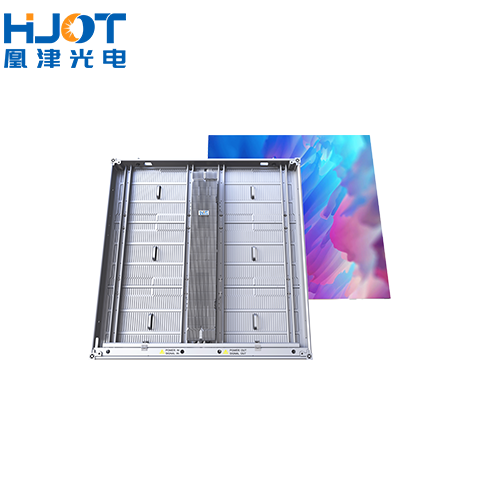

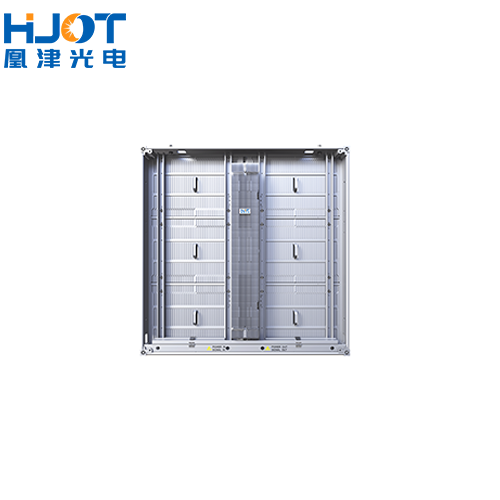

以PH10戶外LED顯示屏為例,PH10箱體尺寸為960×960mm,由18塊320×160mm模組組成。
我們在不同供電條件下,假設不計電能損耗,通過計算功耗,可以得出以下數據:
共陽供電情況下,每平米平均功耗:300W=0.3H/KW
共陰供電情況下,每平米平均功耗:150W=0.15H/KW
按一天工作15小時,一年365天,電費1.5元/度計算:
PH10共陽顯示屏一年電費=0.3×18×365×1.5=2956.5元
PH10共陰顯示屏一年電費=0.15×18×365×1.5=1478.25元
通過PH10的數據計算我們可以看出,共陰冷屏與共陽顯示屏相比,每平方米顯示面積一年可節省約1478.25元!
假設某地有一塊100m2大小的共陰顯示屏,則一年可節省100*1478.25=147825元,五年可節省100*147825=739125元!
